Popis broušení kužele verze 8.79.
Broušení kužele v této verzi vychází z broušení kužele ve verzi 8.77. V ovládání se však od předchozí verze velmi liší. Vrchol kužele je určen Z=0. Broušení začíná nezávisle na poloze osy Z.
Pro broušení kužele je nutné správně naprogramovat tento parametr:
- P44 broušení kužele. Parametr jímž se povoluje broušení kužele a v předchozích verzích se určoval typ kužele. Jsou možné tyto hodnoty:
- 0 - bez broušení kužele
- 1 - broušení LIN.KEG. Kužel s vrcholem v SAC. Při broušeni signalizováno /K.
- 2 - broušení KEG.LIN. Kužel s vrcholem v SAC. Při broušeni signalizováno \K.
- 3 - broušení KEG.KEG. Kužel s vrcholem v SAC. Při broušeni signalizováno ^K.
Ve skutečnosti tato verze rozlišuje pouze hodnotu 0 a ostatní tři hodnoty (1,2,3,) mezi sebou nerozlišuje a vždy se brousí s kuželem s vrcholem v Z=0.
Postup broušení:
- V poloze přepínače N se nastaví délka rovinky lng. Tento parametr je společný i pro K/K a je za polohou pro parametry.
- V poloze přepínače N se zvolí broušení kužele.
- Přepne se do polohy P (doprava za "kulatým" cyklem) a nastaví se stoupání kužele. I během broušení lze měnit stoupání při přepnutí do polohy P aniž se přeruší broušení kužele.
- Přepne do "kulatého" cyklu.
- Při stisknutém tlačítku INC nastaví přídavek na broušení (kladné číslo).
- Při zastaveném pohybu stolu se přijede pákou vpřed a se zapne program kužel.
- Po zapnutí pohybu stolu se brousí kužel.
- (Kotouč jede jen do polohy osy X=0.000).
- Broušení se ukončí pohybem páky vzad. Jiné ukončení není možné, neboť tato verze neobsahuje vyjiskření.

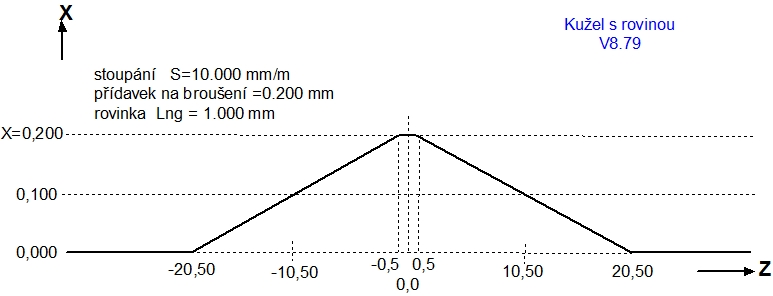

Příklad broušení:
