Popis broušení kužele verze 8.77.
Broušení kužele v této verzi vychází z broušení kužele ve verzi 8.65. V ovládání se však od předchozí verze velmi liší. Vrchol kužele není určen Z=0 ale druhým vzítím za páku.
Pro broušení kužele je nutné správně naprogramovat tento parametr:
- P44 broušení kužele. Parametr jímž se povoluje broušení kužele a v předchozích verzích se určoval typ kužele. Jsou možné tyto hodnoty:
- 0 - bez broušení kužele
- 1 - broušení LIN.KEG. Kužel s vrcholem v SAC. Při broušeni signalizováno /K.
- 2 - broušení KEG.LIN. Kužel s vrcholem v SAC. Při broušeni signalizováno \K.
- 3 - broušení KEG.KEG. Kužel s vrcholem v SAC. Při broušeni signalizováno ^K.
Ve skutečnosti tato verze rozlišuje pouze hodnotu 0 a ostatní tři hodnoty (1,2,3,) mezi sebou nerozlišuje a vždy se brousí s kuželem s vrcholem v místě, kde se vzalo podruhé za páku vpřed.
Postup broušení:
- V poloze přepínače N se zvolí broušení kužele.
- Přepne se do polohy P a nastaví se stoupání kužele. I během broušení lze měnit stoupání
při přepnutí do polohy P aniž se přeruší broušení kužele.
- Přepne do "kulatého" cyklu.
- Při stisknutém tlačítku INC nastaví přídavek na broušení (kladné číslo).
- Při zastaveném pohybu stolu se přijede pákou vpřed (objeví se šipka).
- Druhým vychýlením páky se zapne program kužel (zmizí šipka).
- Po zapnutí pohybu stolu se brousí kužel.
- (Kotouč jede jen do polohy osy X=0.000).
- Broušení se ukončí pohybem páky vzad.

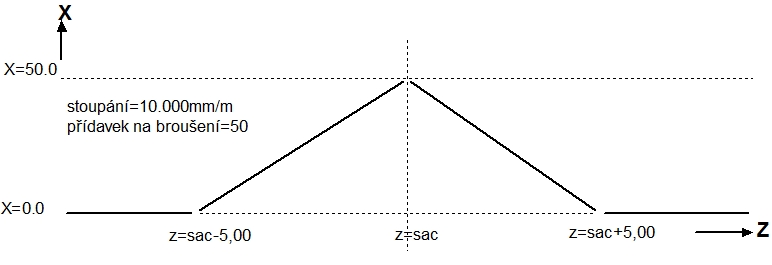

Příklad broušení:
