V7.06

Verze V 7.06

Charakteristika verze:

Programovatelná rychlost stolu ve zlomových bodech.
Volba úvrati pro přidávání v režimu Ax.
Jedno kolečková verze.
Bez K/K broušení.

Novinky:

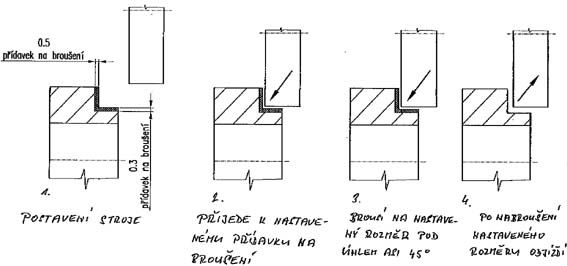

Broušení Px s axiálním broušením.

Broušení probíhá v obou osách. Osa Z kopíruje pohyb osy X tzn. že probíhá ve třech rychlostech a se třemi vyjiskřeními. Velikost posunu v ose Z je závislá na převodu osy Z. Na stroji je nastaveno P22=145/P23=59. S tímto poměrem se při WSPx=2000 brousí v ose Z o 4065. Úhel broušení nelze měnit.
Nová hodnota ZOFF je přidána proto, aby bylo možné axiální pohyb vypnout a má pouze dvě hodnoty.

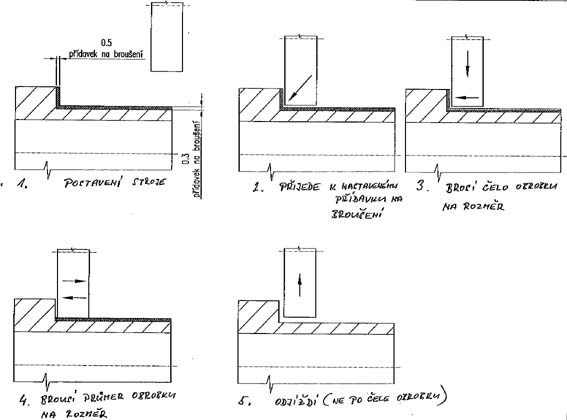

Broušení Ax s axiálním broušením.

Broušení Ax probíhá v těchto krocích:

Příjezd hydraulikou
Odjezd osou Z do výchozí polohy LU+ZOFF
Odjezd osou X do WSP
Axiální broušení s rychlosti určenou overridem OZ4 osy Z. Končí příjezdem do LU.
Přejezd do PU.
Broušení RIN do x1. Vyjiskření DW1. Rychlost Z určena OZ1.
Broušení MIN do x2. Vyjiskření DW2. Rychlost Z určena OZ2.
Broušení FIN do nuly. Vyjiskření DW3. Rychlost Z určena OZ3.
Odjezd ke koníku (LU).
Odjezd osou Z do vychozí polohy LU+ZOFF
Odjezd osou X do WSP
Odjezd hydraulikou.

Výsledná Zetová souřadnice je určena levou úvratí.

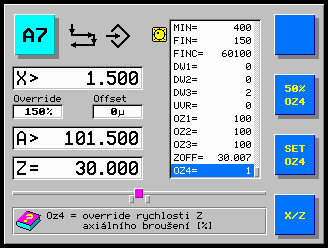

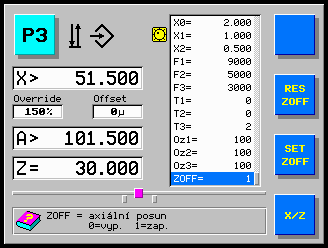

Nové parametry jsou vidět v následujícím obrázku. Parametr ZOFF má význam wsp pro osu Z, je to vzdálenost od levé úvratě. V tomto bodě broušení začíná i končí.
Programování Ax

3.2.2009	Opraveno přeskakování 10x při nastavení parametrů.
31.3.2003	V režimu Ax 2x zvětšena rychlost axiálniho broušeni.
24.2.2003	V režimu Px povoleno broušení i mimo úvratě. Umožní to zařazení tohoto cyklu do sestavy. V režimu Ax zpomalena rychlost axiálniho broušeni.
10.2.2003	První vydání verze.

Pro displej se používá verze D7.06, která existuje pouze v české verzi.
Zde je konfigurační soubor.

Pozn.:
