V851

History of V 8.51 Děrovka

Hranice rychlého přestavení zmenšena na 1mm.
Hranice rozměrů kotouče zmenšeny na 3 a 80mm.
Pro přisouvání a odsouvání orovnávače doplněny signály IN31 a OUT16 podle časového diagramu
Závěrečné couvnutí na zadanou absolutní souřadnici, aby se mohlo axiálně obrousit.
Nachshleifen

download	features	konfigurační soubor
22.4.2012	Pro řezání max. rychlost 30000, max. šířka kotouče 300.00. Bigger limmits for cutting.	KONFIGr.TXT
30.5.2004	Při vyjížděni z díry se nevyhodnocuje zapnutí pracovní rychlosti stolu.	KONFIG.TXT
11.5.2004	Nachshleifen doplněn o vyjetí z díry.
25.4.2004	Nachshleifen doplněn o zajetí do díry.
20.4.2004	Doplněn nachshleifen.
16.2.2004	Zjednodušena obsluha erroru1, místo vypnutí/zapnutí stisk tlačítka RES. Zmenšena rychlost dojezu stolu ke konci stolu.
8.2.2004	Zmenšena inicializační rozteč úvratí orovnávače. Zmenšena dolní hranice rychlého přestavení.
27.1.2004	Nové vstupy : in32 pokud je na tomto vstupu 1 končí broušení Ax odjetím na hodnotru XC. Je=li na tomto vstupu 0 je vše postaru. in37 po příchodu impulzu se odjede na hodnotu XC Nová hodnota XC která je souřadnice absolutní osy X na kterou se couvá. Je společná pro všechny programy a nastavuje se poloze přepínače PGN. Pozor, směr couvnutí není kontrolován!
16.1.2004	Zmenšena doba zobrazení vyměněného kotouče.
5.1.2004	Řízení otáček kotouče je nyní ve dvou verzích podle podmíněného překladu KOTO. Pro zde použitý překlad KOTO=2 lze průměr kotouče měnit v mezích: Minimum 3 000 až 250 000 Maximum 30 000 až 300 000 Maximální obvodová rychlost omezena na 36m/sec.

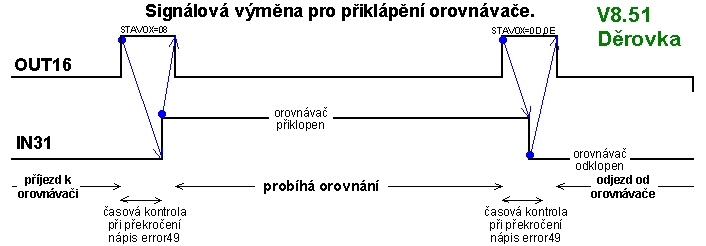

21.12.2003	Pro přisouvání a odsouvání orovnávače doplněny signály IN31 a OUT16 podle časového diagramu. Signálem OUT16 se dává pokyn k přisunutí/odsunutí orovnávače. Signálem IN31 se signalizuje přiklopený orovnávač. Pokud není potvrzení do cca 10sec vypíše se error49 a pokračuje se dál.
16.12.2003	Hranice rozměrů kotouče zmenšeny na 3 a 80mm. Dolní hranice rychlého přestavení zmenšena na 1mm.
25.11.2003	První vydání verze. First issue.

Zde je konfigurační soubor (configuration file).
Zapojení vstupů/výstupů inputs/outputs.
Použijte texty mladší než 15.10.2003. Please use texts fresher than 15.10.2003
Doporučená verze slave je 1.06. Recommended version of slave program is 1.06.

V poloze přepínače PGN je položka pro orovnávání (Adj. Dia.), po přepnutí do polohy TEACH bude mít tato položka tyto parametry:

Parametry pro orovnávání na povel z tlačítka.

abi orovnávací inkrement
kaud bezpečnostní poloha při návratu z orovnávání
nxd počet přejezdů při orovnávání ( 1=jednou se přejede přes diamant; 2= dvakrát ....)

Parametry pro orovnávání1 ve zlomovém bodě X1 nebo příchodu 1.imp měřidla

abi1 orovnávací inkrement
kaud1 bezpečnostní poloha při návratu z orovnávání
nxd1 počet přejezdů při orovnávání ( 0=neorovnává se; 1=jednou se přejede přes diamant; 2= dvakrát ....)

Parametry pro orovnávání1 ve zlomovém bodě X2 nebo příchodu 2.imp měřidla

abi2 orovnávací inkrement
kaud2 bezpečnostní poloha při návratu z orovnávání
nxd2 počet přejezdů při orovnávání ( 0=neorovnává se; 1=jednou se přejede přes diamant; 2= dvakrát ....)
