V18.3

History of SimaticKA 18.3

Odvozeno z verze V16.6.

Připraveno pro zákazníka z NSR. Charakteristika verze:

Náhrada za K51 5.23 ze dne 26.6.1997
PLC typu 1214C DC/DC/Rly
Signal board 24V
Ruční kolečko 24V do PLC
Kontrola KM encoderem
Signál SAC společný s přední poloha hydrauliky
Dvojice výstupních signálů X<WSP a X>WSP
Dvojice výstupních signálů KAC a non KAC
Nový výstup Q0.1 = 10x
Nové výstupy motor v pohybu Q0.2 = KM jede, Q0.3 = KM stojí
Ovládání POBu nastaveno na "z panelu".
Override z potenciometru
Řízení otáček brusu analogovým výstupem
Externí chybové vstupy
Částečně vícejazyčná verze, co není vícejazyčné je německy.

Odchylky od verze V16.6:

Jiná HW konfigurace, přidány vstupy a analogové výstupy
Řízení otáček brusu analogovým výstupem
Externí chybové vstupy
Nové parametry jazyk, max-min průměr kotouče a max-min otáčky.

date	verze	features
PLC 14.6.2018 HMI 14.6.2018	SimaticKA 18.3	První vydání verze. First issue.
PLC 10.9.2018 HMI 10.9.2018	SimaticKA 18.3	Úprava RK proti zamrznutí. Zrušeno odjíždění u koníka. Úprava nedojíždění o 1µm.

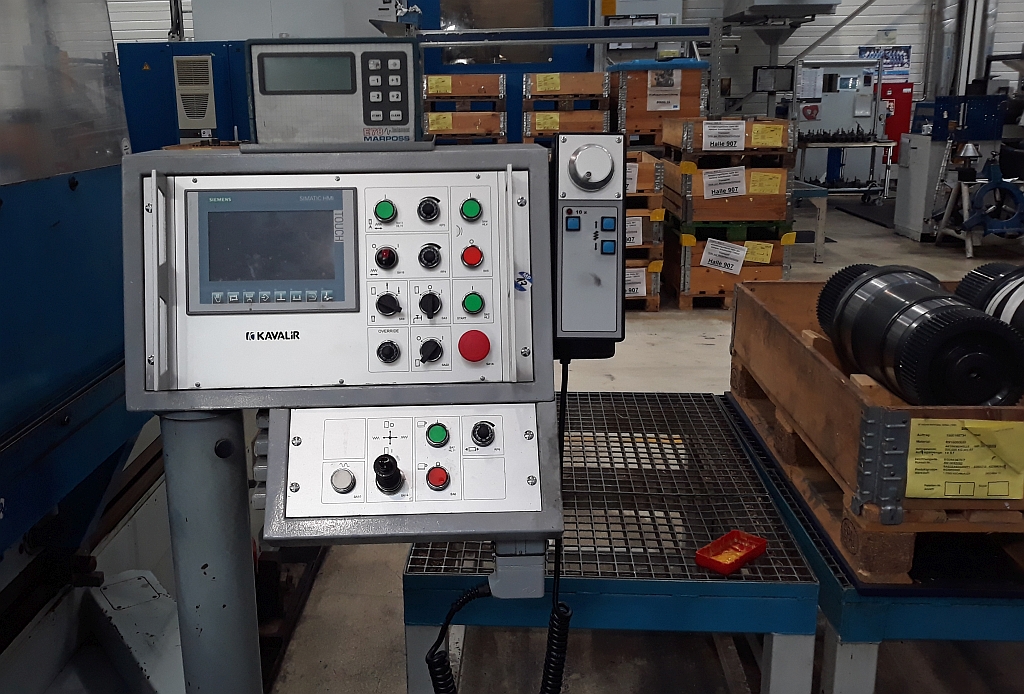

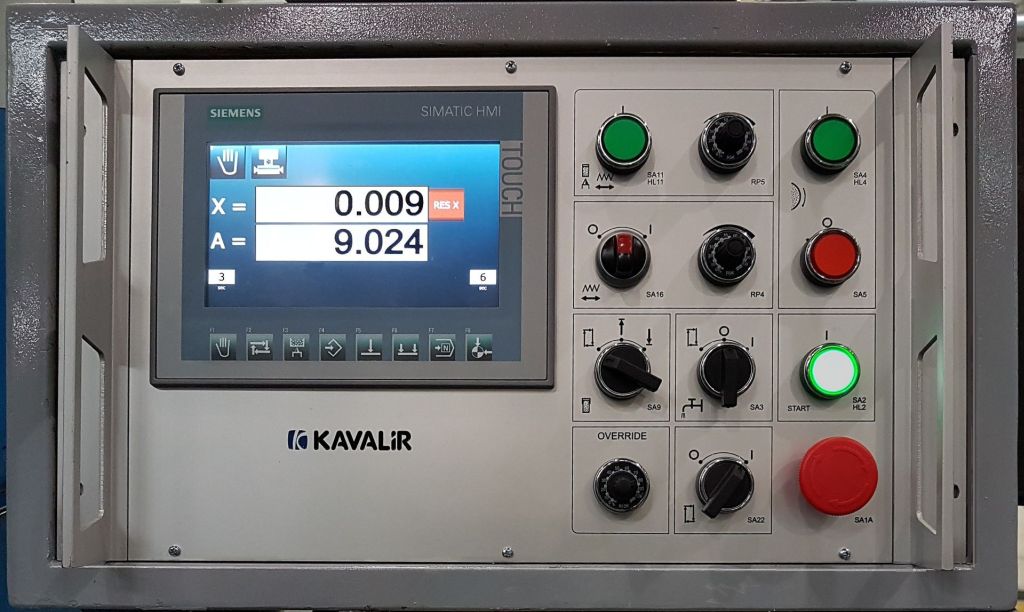

Zapojení vstupů/výstupů :	Foto instalace:
